我司自制的鋼件沖焊橋殼總成加工方式主要是由焊接和機(jī)加兩種加工工藝而完成，而焊接加工工序中以軸管環(huán)焊為關(guān)鍵工序，環(huán)焊縫的質(zhì)量好壞直接影響到后橋殼總成的使用壽命。導(dǎo)致環(huán)焊縫斷裂的原因有以下幾點(diǎn);
    1.環(huán)焊縫坡口處清潔度差，存在油污、銹蝕等雜物，點(diǎn)焊軸管與橋皮時，圓周間隙大小不一致，同軸度差。
    2.焊縫有氣孔，點(diǎn)焊坡口時，未清理點(diǎn)焊時殘留的飛濺物。
    3.焊槍未對中，焊槍靠近了橋皮側(cè)或軸管側(cè)，導(dǎo)致焊縫未熔合。
    4.點(diǎn)焊根部間隙過小，引起根部未熔合。
    5.軸管與橋殼體材質(zhì)不一致，環(huán)焊前的預(yù)熱不均勻，導(dǎo)致焊縫裂紋產(chǎn)生。

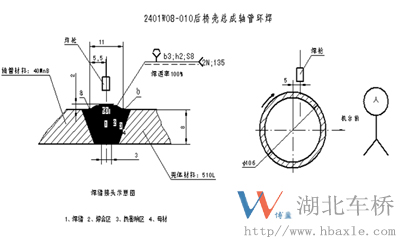

    6.焊接工藝參數(shù)（電弧電壓、焊接電流、焊接速度、焊絲干伸長度、保護(hù)氣的流量）設(shè)置不合理及焊劑材質(zhì)選用不當(dāng)，導(dǎo)致焊縫缺陷。下圖為環(huán)焊縫的截面正確示意圖：
    7.對焊縫質(zhì)量未進(jìn)行定期破檢或探傷檢測。

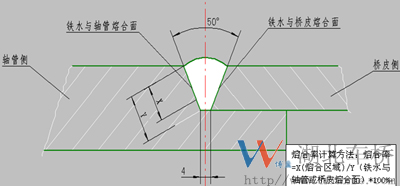

焊縫截面示意圖

    只要采取有效措施控制好以上幾個問題點(diǎn)，就能軸管環(huán)焊縫的熔透率達(dá)到100％。
