一、HT24T-127S2-4.875驅動橋總成主要用途及適用范圍

    HT24T-127S2-4.875驅動橋總成是我公司開發的具有良好使用性能的汽車后橋。具有承載能力強、噪聲低、強度高、用途廣泛的特點。根據用戶需要可選裝ABS防抱死系統。

二、HT24T-127S2-4.875驅動橋總成結構和特點簡介

    HT24T-127S2-4.875驅動橋總成為沖焊橋殼，主減速器總成、油剎制動器總成、制動鼓及輪轂總成、全浮式半軸等件組成。它具有噪音低、運行平穩、安全系數高、制動性能好等優點。該后橋總成，概括起來，主要有以下特點：

    2.1、結構簡便，承載能力大。

    HT24T-127S2-4.875驅動橋滿載軸荷為3000kg ，完全可以滿足小型客、貨車的額定載荷要求，結構及裝配方法與我公司以往生產的成熟產品極為相似，所以在使用、維修等方面安全、可靠、方便。

    2.2、制動力矩大，性能好。

    我公司設計人員根據客車制動系統的特點，制動器的蹄片直徑選用φ280mm，制動蹄片寬為64mm，并且采用雙向雙領式結構，可選用半金屬、無石棉等磨擦片。制動時，隨著液壓油注入活塞缸而推開蹄片、達到制動目的，它的傳動比保持不變，因此可以減少制動跑偏的現象，根據整車的制動力矩測量，后制動力矩可達到3400N.M。

    2.3、主減速器總成噪音低，傳遞扭矩大。

    主減速器總成是我廠根據客、貨車廠家的要求，設計突緣端面至橋殼中心線距離為306mm（見安裝尺寸圖）。主、從動錐齒輪是專門針對客車要求噪音低、壽命長等特點而開發的，其傳遞扭矩7500N.M，裝配成總成后噪音在82dB以下（主齒轉速2200r/min），壽命可達70萬次以上，深受用戶的好評。

三、主要技術參數

驅動橋總成主要技術參數見表1

                  表1    驅動橋總成主要技術參數

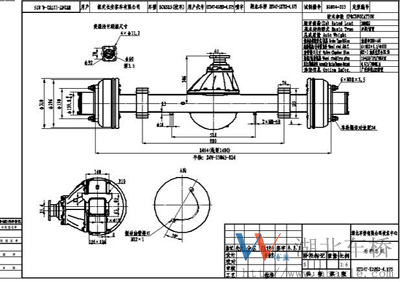

四、HT24T-127S2-4.875驅動橋總成結構特點結構參數圖
